سلپفارم اسکوائر اور ہوائی اڈے کے فرش بنانے والی مشینیں۔

تفصیلات: AHT4000/AHT6000/AHT8000/AHT7500S

* :اختیاری طور پر، ہموار کرنے کی بنیادی چوڑائی 2500mm یا 3500mm ہے، اور ہموار کی چوڑائی 250mm یا 300mm کے وقفے سے چوڑی کی جاتی ہے۔

یہ اصل تعمیراتی ضروریات کے مطابق کسٹمر کی طرف سے اپنی مرضی کے مطابق ہے.

**:آپشن 1 -- QSB6۔{2}}C220-30, Cummins, 163 kW/2200rpm;

آپشن2--TAD850VE، Volvo160kW/2200rpm۔

***:آپشن -QSB6۔{2}}C260-30، Cummins، 194 kW/2200rpm

تمام معلومات اور وضاحتیں پرنٹ کے وقت درست ہیں اور پیشگی اطلاع کے بغیر تبدیل کی جا سکتی ہیں۔

خصوصیات

一,کارکردگی کی خصوصیات:

AHT4000/6000/8500/7500S کنکریٹ پیونگ مشینیں مکمل ہائیڈرولک ڈرائیو، ریئل ٹائم مانیٹرنگ اور خود تشخیصی صلاحیتوں کے ساتھ مرکزی کمپیوٹر کنٹرول، اور آٹو لیولنگ اور ٹریسنگ سسٹمز کے ساتھ ڈیزائن کی گئی ہیں۔

● جائزہ

اعلیٰ معیار کی یہ جدید، جدید اور عملی مشین کنکریٹ کی سڑک اور مربع اور ہوائی اڈے کے فرش کی تعمیر کے لیے ایک اہم خصوصی آلات ہے۔

● انتہائی لچکدار کنکریٹ سلپ فارم ہموار کرنا

کنکریٹ سلپ فارم پیور معیاری کنکریٹ سڑک کے فرش کو 3۔

●کنکریٹ کمپیکشن میکانزم

پیور ہائیڈرولک وائبریٹر ڈرائیو سے لیس ہے۔ پیور 14 ہائیڈرولک کنکشن کے ساتھ معیاری آتا ہے (اختیاری: 9 یا 18)۔ سپورٹ لیئر اور کنکریٹ کی سڑک کو ہموار کرتے وقت ایک ہی وقت میں پھیلاؤ، سکریپنگ، وائبریٹنگ، ٹیمپنگ اور ایکسٹروڈنگ کے بیک وقت آپریشن۔

●موثر انجن مینجمنٹ سسٹم

ای سی او موڈ سیٹنگ انجن کی طاقت کو موجودہ کارکردگی کی ضروریات کے مطابق خود بخود ایڈجسٹ کرتی ہے تاکہ ایندھن کے موثر ڈیزل کی کھپت اور کم شور کے اخراج کو یقینی بنایا جا سکے۔ AHT6000/8500/7500S VOLVO TAD552VE/TAD851VE/TAD852VE انجنوں سے لیس ہے، جس میں جدید ترین، اعلیٰ کارکردگی والی انجن ٹیکنالوجی (210 kW/290HP آؤٹ پٹ پاور تک) ہے جو ECIA Stage II کے معیارات پر پورا اترتی ہے۔

●ناہموار مشین ڈیزائن اور پائیدار ہموار سانچہ

مشین کا ناہموار ڈیزائن سائٹ کے مشکل حالات میں بھی مسلسل ہائی آؤٹ پٹ کنکریٹ ہموار اور درست ہموار نتائج کی ضمانت دیتا ہے۔ پیور میٹرک ہموار سانچوں کی 8.5 میٹر (یا 9 میٹر) سیریز کے ساتھ مطابقت رکھتا ہے۔ 3.

●اعلی درستگی کا اسٹیئرنگ اور ڈرائیو سسٹم

سڑک کے موڑ پر ہموار ہمواری، سیدھی اور ہمواری کو یقینی بنانے کے لیے آٹو لیولنگ اور ٹریسنگ سسٹم۔ انتہائی ہموار آپریشن کے لیے ذہین کنٹرول سسٹم اور اینٹی سکڈ اسٹیئرنگ سسٹم درست کنکریٹ ہموار ہونے کی سیدھی ہونے کو یقینی بناتا ہے۔

●کامل ergonomics اور ہینڈلنگ

ergonomically ڈیزائن کیا گیا آپریٹر کا پلیٹ فارم صارف دوست آپریٹنگ تصور اور غیر معمولی مرئیت کی خصوصیات رکھتا ہے، جو آپریٹر کے لیے کام کو آسان بناتا ہے۔ مکمل ہائیڈرولک آزاد ڈرائیو، ڈسپلے اور خود تشخیصی صلاحیت کے ساتھ مائیکرو کمپیوٹر۔ آپریشنل آرام اور آسانی کے لیے سمارٹ کنٹرولز کے ساتھ Ergonomically ڈیزائن کیا گیا ہے۔

●مکمل طور پر ماڈیولر مشین ڈیزائن

مشین کا مکمل ماڈیولر ڈیزائن صارف کی ضروریات کے مطابق نئے اختیارات کے ساتھ لچکدار طریقے سے ترمیم اور اپ گریڈ کرنا ممکن بناتا ہے۔ کومپیکٹ طول و عرض اور کم سے کم ریٹروفٹ تقاضے اس بات کو یقینی بناتے ہیں کہ پیور کو آسانی سے لوڈ کیا جا سکتا ہے اور اقتصادی طور پر منتقل کیا جا سکتا ہے۔ کنفیگریشن پر منحصر ہے، ڈاویل بار انسرٹر یا آسیلیٹنگ بیم اور سپر اسمودر ٹرانسپورٹ کے دوران مشین میں لگے رہ سکتے ہیں۔

AHT4000٪ 2f6000٪ 2f8000٪ 2f7500Sسلپفارم پیورز کو مکمل ہائیڈرولک ڈرائیو، ریئل ٹائم مانیٹرنگ اور خود تشخیصی صلاحیتوں کے ساتھ مرکزی کمپیوٹر کنٹرول، اور آٹو لیولنگ اور ٹریسنگ سسٹم کے ساتھ ڈیزائن کیا گیا ہے۔

اعلیٰ معیار کی یہ جدید، جدید اور عملی مشین ہائی سپیڈ ریلوے اور کنکریٹ سڑک کی تعمیر کے لیے ایک اہم خصوصی آلات ہے۔

● AHT4150/6000/8000/ 7500S کنکریٹ ہموار کرنے والی مشینیں تیز رفتار ریلوے سپورٹ لیئر اور کنکریٹ سڑک کی تعمیر کے لیے موزوں ہیں۔

● سپورٹ لیئر اور کنکریٹ سڑک کو ہموار کرتے وقت ایک ہی وقت میں پھیلانے، سکریپنگ، وائبریٹ، چھیڑ چھاڑ اور باہر نکالنے کے بیک وقت آپریشن۔

● مکمل ہائیڈرولک آزاد ڈرائیو، ڈسپلے اور خود تشخیصی صلاحیت کے ساتھ مائیکرو کمپیوٹر۔

● آپریشنل آرام اور آسانی کے لیے سمارٹ کنٹرولز کے ساتھ ڈیزائن کیا گیا ہے۔

● مشین کی وشوسنییتا کو یقینی بنانے اور پیور کی سروس لائف کو طول دینے کے لیے اہم اجزاء درآمد کیے گئے۔

خصوصیات (9)

وولوو / کمنز واٹر کولڈ انجن، طاقتور، ہائی ٹارک ریزرویشن،

کم ایندھن کی کھپت، یورپ کے ماحول کے مطابق اخراج۔

انتہائی اعلی تعدد، مضبوط کمپن، اوپر کی طرف ہموار کی اعلی کثافت

آٹو لیولنگ اور ٹریسنگ سسٹم ہموار سطح کی ہمواری اور سڑک کی سیدھی ہونے کو یقینی بناتا ہے۔

شیپنگ ٹیمپلیٹ میں آنے والی کنکریٹ کی مقدار کو کنٹرول کرنے کے لیے دو ہائیڈرولک سلنڈروں کے ذریعے کنٹرول کیا جاتا ہے، جو lh یا rh پر مکمل طور پر اوپر اور نیچے جا سکتا ہے۔

دو ہائیڈرولک ڈرائیو کرالر اور مائیکرو کمپیوٹر کنٹرول پہلے سے طے شدہ مستقل رفتار، درست سیدھی لائن چلانے اور منحنی خطوط کے گرد ہموار اسٹیئرنگ کو یقینی بناتے ہیں۔

کامل ایرگونومک ڈیزائن اور آپریشن کا تصور

ergonomically ڈیزائن کیا گیا آپریٹر کا پلیٹ فارم صارف دوست آپریٹنگ تصور اور غیر معمولی مرئیت کی خصوصیات رکھتا ہے، جو آپریٹر کے لیے کام کو آسان بناتا ہے۔

مرکزی چکنا خود کار طریقے سے کر سکتے ہیں. چکنا کرنے والی چکنائی کو اعلی درجہ حرارت اور محرک اجزاء پر چارج کریں، مؤثر طریقے سے پہننے کی مدت کو لمبا کریں، چھیڑ چھاڑ اور کھانا کھلانے کی وشوسنییتا کو بہت بہتر بنائیں۔

معیاری یا اختیاری آلات

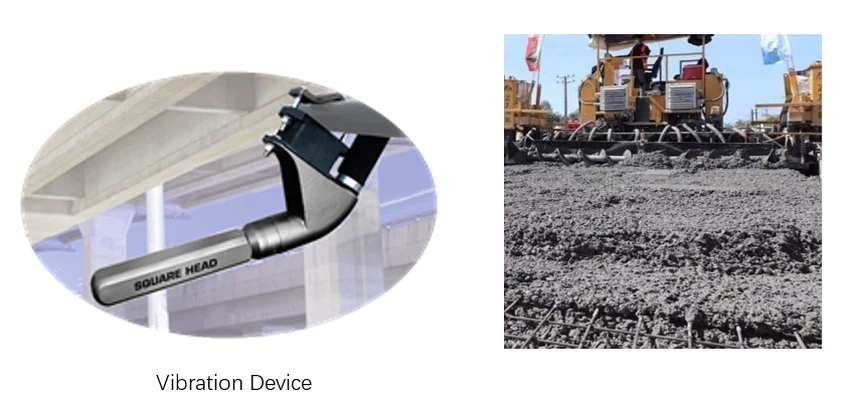

1. ہائیڈرولک وائبریٹر

پیور ہائیڈرولک وائبریٹرز کو پاور کرنے کے لیے 14 ہائیڈرولک کنکشن کے ساتھ معیاری آتا ہے (9 یا 24 اختیاری طور پر دستیاب)

2. علیحدہ سائیڈ بار داخل کرنے والے

دونوں اطراف سے لیس سائیڈ ٹائی بار داخل کرنے والے ملحقہ سڑک کے فرش کو ہموار کرنے کے لیے خود بخود ٹائی بار داخل کرتے ہیں۔

3، لونگیٹوڈینل ٹائی بار انسرٹر (صرف AHT8500/ SF7500S کے لیے)

طول البلد ٹائی بارز خود بخود داخل کی جاتی ہیں تاکہ سلیبوں کو طولانی جوڑوں پر الگ ہونے سے روکا جا سکے۔

4، اختیاری سپر سمودر

اعلیٰ معیار کے مواد سے بنا سپر اسمودر سطح کے بہترین معیار کو یقینی بناتا ہے۔

5، اختیاری دوہری بیم داخل کرنے والا (صرف AHT7500S کے لیے)

سنکی طاقت سے چلنے والی، ہیوی ڈیوٹی oscillating شہتیر خودکار لفٹنگ فنکشن کے ساتھ جب مشین رک جاتی ہے تو کنکریٹ کے فرش کی سطح میں موجود کسی بھی بے ضابطگی کو دور کر سکتی ہے۔

6، اختیاری DBI داخل کرنے والا (صرف AHT7500S کے لیے)

مشین فریم (صرف AHT7500S کے لیے) پر نصب وسیع ڈوول بار انسرٹر (DBI) میں اختیاری خود کار طریقے سے داخل کرنے کا فنکشن ہوتا ہے جو ڈوول بار کو صحیح پوزیشن میں داخل کر سکتا ہے۔

AHT4000/6000/8500/7500S سیریز سلپفارم پیور کے فوائد

1. طاقتور انجن

طاقتور انجن ہر وقت زیادہ سے زیادہ طاقت اور ٹارک رینج میں موثر کنکریٹ ہموار کرنے کی ضمانت دیتا ہے۔

2. پرفارمنس آپٹمائزڈ ایکو موڈ انجن مینجمنٹ

ای سی او موڈ انجن کی کارکردگی کی ضروریات کے مطابق انجن کی پیداوار کو خود بخود ڈھال سکتا ہے تاکہ انجن کی بہترین کارکردگی، ڈیزل کی کفایت شعاری اور کم شور کے اخراج کی ضمانت دی جا سکے۔

3. معیاری آپریٹنگ تصور، ایرگونومک طور پر بہتر، واضح طور پر منظم کنٹرول پینل

اس کی جدید ترین اسکرین اور واضح، زبان کی غیر جانبدار علامتوں کے ساتھ، کنٹرول پینل سائٹ پر پیداواری کارروائیوں کو فروغ دیتا ہے۔ مختلف ماڈلز پر استعمال ہونے والا معیاری، خود وضاحتی آپریٹنگ تصور بہتر ہم آہنگی کے اثرات پیش کرتا ہے۔

4. دیکھ بھال اور معائنہ کے مقامات تک آسان رسائی دیکھ بھال کی ضروریات کو کم سے کم کرتی ہے۔

5. اعلیٰ معیار کا مشین کنٹرول سسٹم ZJAR PAVING کے ملکیتی سافٹ ویئر کا استعمال کرتے ہوئے اعلیٰ معیار کا مشین کنٹرول سسٹم آپریٹنگ سیفٹی اور سلپ فارم پیور کی ایپلی کیشنز کی حد دونوں کو بڑھاتا ہے۔

6. سروس ڈائیگناسٹک سسٹم وائیڈیاگ

ZJAR PAVER، معیاری انٹرفیس کے ساتھ سروس تشخیصی نظام، تکنیکی ماہرین کو براہ راست سائٹ پر غلطیوں کا فوری ازالہ کرنے کی اجازت دیتا ہے۔

7. ٹرانسورس سلوپ کنٹرول سسٹم

ARAN کی تیار کردہ اختراعی الیکٹرانک ٹرانسورس سلوپ کنٹرول ٹیکنالوجی مشین کے رسپانس ٹائم کو نمایاں طور پر کم کرتی ہے، جس کے نتیجے میں مطلوبہ ہموار اثر ہوتا ہے۔

8. سپیڈ ایڈجسٹمنٹ (مشین واکنگ اور سپیڈ ریگولیشن)

ہر انفرادی ٹریک یونٹ کی کمپیوٹر کی مدد سے رفتار کی ایڈجسٹمنٹ اس قابل بناتی ہے کہ نردجیکرن کے ارد گرد ہموار ہونے کے باوجود بھی تصریحات پر درستگی کے ساتھ عمل کیا جائے۔

9. نقل و حمل اور آسان نقل و حمل کے دوران تیز رفتار تبدیلی

نقل و حمل کے دوران پیور کو تبدیل کرنے کی کم سے کم کوشش آپریٹنگ لاگت کو کم کرتی ہے۔ تدبیر اور کمپیکٹ مشین کے طول و عرض نقل و حمل کو آسان بناتے ہیں۔

کارروائی کے رہنما خطوط:

ٹیم کی ہم آہنگی کو بہت زیادہ برقرار رکھیں، ٹیم کے جذبے کو مکمل کھیل دیں، سائنسی اور تکنیکی اختراع کو ایک طاقتور قوت کے طور پر لیں، تکنیکی فوائد کو بھرپور انداز میں پیش کریں، مارکیٹنگ کے طریقوں کو اختراع کریں، خصوصی اور شاندار خصوصیات بنائیں، ژین جیانگ آران مشینری کی سطح کو اعلیٰ سطح پر بنائیں۔

درخواست کے مناظر:

چوک اور ہوائی اڈے کی تعمیر کے مناظر

سڑک کی تعمیر کے مناظر

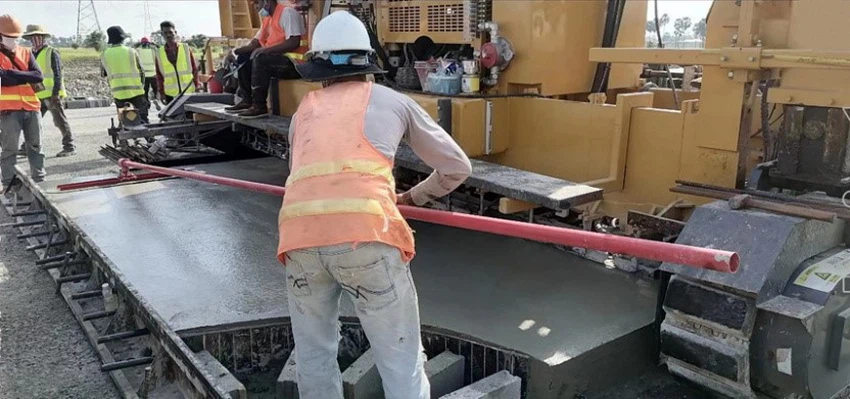

یکساں سطح اور اچھی کمپیکٹینس کے ساتھ پھسلنے والا فرش

اچھے اور صاف گوشے اور کنارے کے ساتھ AHT8500 ایک قدم کی تشکیل

خودکار لیولنگ سسٹم کے ساتھ درست آپریشن فرش کی سطح کی بڑی یکسانیت کا باعث بنتا ہے۔

جنوب مشرقی ایشیا کے بہت سے خطوں میں، کنکریٹ کے فرش کے اندر سٹیل کی جالیاں رکھنے کی ضرورت ہوتی ہے۔

اور کچھ پروجیکٹس کے لیے طولانی ٹائی بارز کو کنکریٹ کی شکل میں رکھنے کی ضرورت ہوتی ہے، جو دستی طور پر بھی پہلے سے رکھی جا سکتی ہیں۔

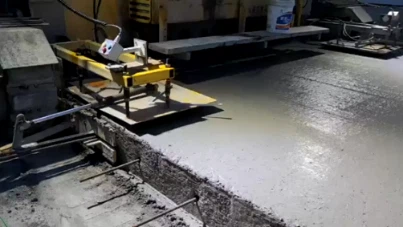

خود کار طریقے سے پل سلاخوں کو داخل کرنے کے طریقہ کار کا اطلاق

کام کرنے کا اصول:

کنکریٹ کا ٹرک اسپریڈر کے سامنے کنکریٹ کا مرکب ڈالتا ہے۔ پیور ایک خاص رفتار سے آگے بڑھتا ہے۔ کام کرنے کا طریقہ کار کام کرنا شروع کر دیتا ہے۔ سکرو اسپریڈر ڈھیر والے کنکریٹ کو بائیں اور دائیں سمتوں کے ساتھ الگ کرتا ہے اور اسے سکریپنگ پلیٹ کے سامنے یکساں طور پر تقسیم کرتا ہے۔ عارضی سکریپنگ پلیٹ، جس کی اونچائی ہائیڈرولک طور پر ایڈجسٹ ہوتی ہے، سیمنٹ کنکریٹ کو ہموار کرنے سے پہلے کی موٹائی تک کھرچ دیتی ہے۔ فریکوئنسی کنورژن پلگ ان وائبریٹنگ راڈ ایک خاص فریکوئنسی پر وائبریٹ کرتا ہے تاکہ مکسنگ کے دوران کنکریٹ میں گھل مل جانے والی ہوا کو باہر نکالا جا سکے اور پھر سوراخوں کو ختم کیا جا سکے۔

کام کا آغاز

جنوب مشرقی ایشیا میں شہری سڑک کی تعمیر کا منظر، جہاں بالترتیب سڑک کے فرش کے آدھے حصے ہموار کیے گئے تھے۔

بہت بہتر تعمیراتی معیار اور کام کی کارکردگی نے مقامی مالکان کی طرف سے بہت زیادہ تعریف حاصل کی۔

افریقہ میں نائیجیریا، مڈغاسکر، سینیگال اور ماریشس میں تعمیراتی مناظر

مربوط ہموار آپریشن، اعلی کام کی کارکردگی لانے

ہموار تعمیر، اگر آپ کو رکاوٹوں سے بچنے کی ضرورت ہے، تو دوبارہ ہموار کرنے کے لیے کئی سادہ کنکریٹ فارم ورکس کی ضرورت ہے۔

پورٹو شہزادی، فلپائن میں کلاس 1 ہائی وے

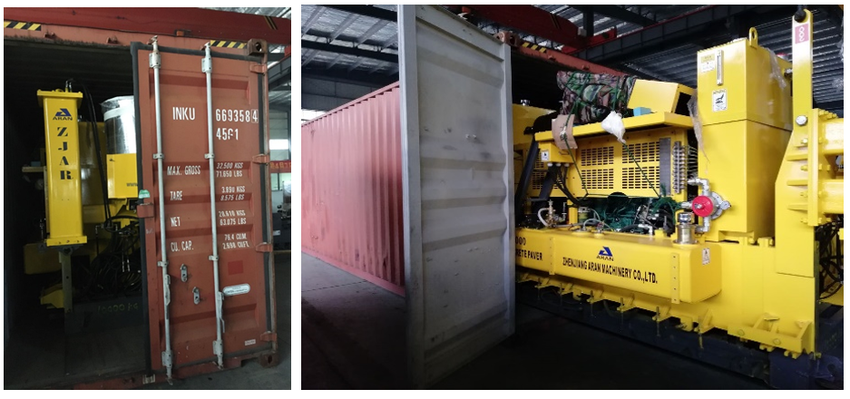

سمندری نقل و حمل کے لیے لوڈنگ کے دو اختیارات:

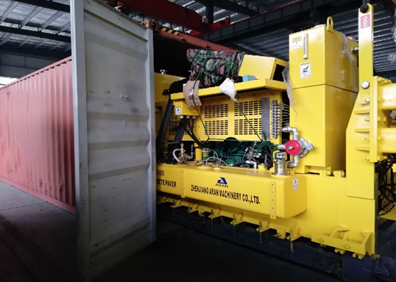

بڑے سائز کے حصوں کو ہٹانے کی ضرورت نہیں جیسے کرالر ٹریک؛ فلیٹ ریک کنٹینر میں بھیجی گئی پوری مشین؛ جب تعمیراتی جگہ پر لے جایا جاتا ہے، تو یہ ایک چھوٹی تعداد میں لوازمات لگانے کے بعد کام کر سکتا ہے، جیسا کہ اوپر تصویر میں دکھایا گیا ہے۔

پورے مشین کے سامان کے کرالر ٹریک کو آزاد چھوٹے حصوں میں الگ کریں اور بالترتیب کنٹینر میں ڈالیں۔ جب کام کی جگہ پر پہنچایا جاتا ہے، تو اسے تعمیر میں ڈالنے سے پہلے اسمبلی کا کافی کام ہوتا ہے۔

زمینی نقل و حمل کے لیے لوڈنگ:

زمینی نقل و حمل کے لیے سامان کی لوڈنگ: پیور کو پلیٹ فارم کے ٹریلر پر اٹھا دیں۔

پیور کو سائیڈ ماونٹڈ وقف شدہ واکنگ سپورٹ فریم سے پلیٹ فارم ٹریلر پر چلائیں۔

فلیٹفارم ٹریلر کے ذریعے لمبی دوری کی سڑک کی نقل و حمل

بعد از فروخت خدمت:

پروڈکٹ کے بعد فروخت سروس کا عزم

مینوفیکچرر ادائیگی کے بعد 12 ماہ کی مدت تک سامان کے معیار کی ضمانت دے گا (سوائے باقاعدہ استعمال، انجن کے پرزے اور استعمال کی اشیاء کے)۔ وارنٹی مدت میں، بیچنے والے کو سامان کے آپریشن کی مکمل ضمانت دی جائے گی۔ وارنٹی مدت میں، اگر سامان کے آپریشن کے دوران کوالٹی میں کوئی خرابی یا نقصان ہوتا ہے، تو بیچنے والے کو وہی اسپیئر پارٹس صارف کو بیچنے والے کے خرچے پر ہوائی جہاز کے ذریعے فراہم کرنا ہوگا۔

کنکریٹ پیور فروخت ہونے کے بعد، مقامی یا بیرون ملک موبائل سروس سٹیشن سے پیشہ ور سروس انجینئر کو آخری صارفین کی درخواست پر 15 دنوں کی مدت کے لیے انسٹالیشن، کمیشننگ اور تکنیکی تربیت کے لیے مفت میں سائٹ پر بھیجا جائے گا۔ کام کی جگہ کے لیے راؤنڈ ٹرپ ہوائی ٹکٹ اور پیشہ ورانہ خدمت کے عملے کے مقامی نقل و حمل کے اخراجات صارف برداشت کرے گا۔ مزید برآں، اگر کمیشننگ اور تکنیکی تربیت مکمل ہونے کے بعد خریدار کے پروجیکٹ کے لیے اضافی تکنیکی خدمات درکار ہوں، تو بیچنے والا اپنے سروس انجینئر کو قیام کی مدت بڑھانے یا سائٹ کا دورہ کرنے کا انتظام کرے گا۔

کمپنی مصنوعات کو بہتر بنانے اور خدمت کی ضمانت فراہم کرنا جاری رکھے گی۔ خریدار کی جانب سے سروس کی ڈیمانڈ کے نوٹس کی وصولی پر، متعلقہ علاج کے طریقہ کار کو آگے بڑھانے کے لیے 24 گھنٹوں کے اندر تحریری طور پر جواب پیش کیا جائے گا، اور حصوں کو کم سے کم وقت میں ہوائی یا ایکسپریس ڈیلیوری کے ذریعے صارف کی سائٹ پر بھیج دیا جائے گا، تاکہ ہمارے بیرون ملک صارفین تاحیات تکنیکی خدمات اور اسپیئر پارٹس کی فراہمی سے لطف اندوز ہو سکتے ہیں۔

پیداواری عمل اور مینوفیکچرنگ کے لیے کوالٹی اشورینس

Zhenjiang Aran Machinery Co., Ltd. سڑک کی مشینری کے لیے ایک پیشہ ور مینوفیکچرنگ کمپنی ہے۔ یہ 30 سال سے زائد عرصے سے سڑک کی مشینری کی مصنوعات کی تحقیق اور ترقی پر توجہ مرکوز کرتا ہے، اور اس نے سڑک کی مشینری کے ڈیزائن اور تیاری میں بھرپور تجربہ حاصل کیا ہے۔ کمپنی کے پاس ایک مضبوط تکنیکی قوت، شاندار مینوفیکچرنگ ٹیکنالوجی، اور بھرپور انتظامی تجربہ ہے۔ جین جیانگ روڈ مشینری کمپنی کی اصل مصنوعات کی وراثت میں ملی ٹیکنالوجی، ژین جیانگ آران نے مزید ترقی کی ہے اور مصنوعات کی کارکردگی اور معیار کو مسلسل بہتر بنایا ہے۔

"آل فار دی یوزرز" کے اصول پر عمل کرتے ہوئے کمپنی صارف کی ضروریات کے مطابق آلات کی تخصیص کی خدمات فراہم کرتی ہے۔ جدید غیر ملکی ٹیکنالوجی کی بنیاد پر، سڑک کی تعمیر کے حقیقی گھریلو حالات کے ساتھ مل کر، Zhenjiang Aran نے اپنی مصنوعات کے ڈیزائن کو مسلسل بہتر اور مکمل کیا ہے، اور ہموار اور اختلاط کے سامان کے پروڈکٹ گروپس کی ایک سیریز تیار کی ہے۔ دریں اثنا، کمپنی نے سڑک کی تعمیر کی نئی قسم کی مصنوعات تیار کرنے کی مہارت میں بھی مہارت حاصل کر لی ہے۔ اپنی معروف ٹیکنالوجی، اختراعی جذبے، قابل اعتماد معیار اور سروس کی ضمانت کے ساتھ، ژین جیانگ آران اب دنیا بھر میں اپنی مصنوعات کی مارکیٹنگ کر رہا ہے۔ چین، افریقہ، مشرقی یورپ، ہندوستان، لاطینی امریکہ، مشرق وسطیٰ، روس اور جنوب مشرقی ایشیا میں، ژین جیانگ آران دنیا کے لیے ایک خوبصورت مستقبل کی تعمیر میں مدد کر رہا ہے۔
