Slipform ہموار عمل

(جنوب مشرقی ایشیا میں)

تفصیلات:

* :اختیاری طور پر، ہموار کرنے کی بنیادی چوڑائی 2500mm یا 3500mm ہے، اور ہموار کی چوڑائی 250mm یا 300mm کے وقفے سے چوڑی کی جاتی ہے۔

یہ اصل تعمیراتی ضروریات کے مطابق کسٹمر کی طرف سے اپنی مرضی کے مطابق ہے.

**:آپشن 1 -- QSB6۔{2}}C220-30, Cummins, 163 kW/2200rpm;

آپشن2--TAD850VE، Volvo160kW/2200rpm۔

***:آپشن -QSB6۔{2}}C260-30, Cummins, 194 kW/2200rpm

تمام معلومات اور وضاحتیں پرنٹ کے وقت درست ہیں اور پیشگی اطلاع کے بغیر تبدیل کی جا سکتی ہیں۔

خصوصیات

一,کارکردگی کی خصوصیات:

اے ایچ ٹی4000/6000/8500/7500S کنکریٹ پیونگ مشینیں مکمل ہائیڈرولک ڈرائیو، ریئل ٹائم مانیٹرنگ اور خود تشخیصی صلاحیتوں کے ساتھ مرکزی کمپیوٹر کنٹرول، اور آٹو لیولنگ اور ٹریسنگ سسٹمز کے ساتھ ڈیزائن کی گئی ہیں۔

● جائزہ

یہ جدید، جدید اور عملی اعلیٰ معیاری مشین کنکریٹ کی سڑکوں اور چوکوں اور ہوائی اڈے کے فرش کی تعمیر کے لیے ایک اہم پیشہ ورانہ سامان ہے۔

● انتہائی لچکدار کنکریٹ سلپ فارم ہموار کرنا

کنکریٹ سلپ فارم پیورز 3۔{1}} میٹر سے 8.5 میٹر تک اور موٹائی 450 ملی میٹر تک کے ساتھ معیاری کنکریٹ کے فرش کو درست طریقے سے ہموار کر سکتے ہیں۔

●کنکریٹ کمپیکشن میکانزم

پیور ہائیڈرولک وائبریٹر ڈرائیو سے لیس ہے۔ سپورٹ لیئر اور کنکریٹ سڑک کے فرش کو ہموار کرتے وقت ایک ہی وقت میں پھیلاؤ، سکریپنگ، وائبریٹ، ٹیمپنگ اور ایکسٹروڈنگ کے بیک وقت آپریشن۔

●موثر انجن مینجمنٹ سسٹم

ای سی او موڈ سیٹنگز خود بخود انجن کی طاقت کو موجودہ کارکردگی کی ضروریات کی بنیاد پر ایڈجسٹ کرتی ہیں تاکہ ایندھن کے موثر ڈیزل کی کھپت اور کم شور کے اخراج کو یقینی بنایا جا سکے۔ جدید ترین ہائی پرفارمنس انجن ٹیکنالوجی (210 kW/290HP آؤٹ پٹ تک) EC اسٹیج IIIA اخراج کے معیار پر پورا اترتی ہے۔

●کامل ergonomics اور ہینڈلنگ

صارف دوست آپریٹنگ تصور اور بہترین مرئیت کے ساتھ ergonomically ڈیزائن کیا گیا آپریٹر پلیٹ فارم آپریٹر کے کام کو آسان بناتا ہے۔ مکمل ہائیڈرولک آزاد ڈرائیو، مائکرو کمپیوٹر ڈسپلے اور خود تشخیصی فنکشن۔ آرام دہ اور آسان آپریشن کے لیے ذہین کنٹرول کے ساتھ ایرگونومک ڈیزائن۔

●ناہموار مشین ڈیزائنand پائیدار ہموار سانچہ

مشین کا مضبوط ڈیزائن سائٹ کے مشکل حالات میں بھی مستقل، اعلی پیداوار والے کنکریٹ ہموار اور درست ہموار نتائج کی ضمانت دیتا ہے۔ پیور 8.5 میٹر سیریز میٹرک ہموار سانچوں کے ساتھ مطابقت رکھتا ہے۔ 3.

●اعلی درستگی کا اسٹیئرنگ اور ڈرائیو سسٹم

سڑک کے موڑ پر ہموار ہمواری، سیدھی اور ہمواری کو یقینی بنانے کے لیے آٹو لیولنگ اور ٹریسنگ سسٹم۔ ذہین کنٹرول سسٹم اور اینٹی سکڈ اسٹیئرنگ سسٹم انتہائی ہموار آپریشن کو قابل بناتا ہے اور کنکریٹ کی ہمواری کی درستگی کو یقینی بناتا ہے۔

●مکمل طور پر ماڈیولر مشین ڈیزائن

مشین کا مکمل ماڈیولر ڈیزائن صارف کی ضروریات کے مطابق نئے اختیارات میں ترمیم اور اپ گریڈ کرنے کی لچک دیتا ہے۔ کومپیکٹ طول و عرض اور کم سے کم ریٹروفٹ تقاضے اس بات کو یقینی بناتے ہیں کہ پیور لوڈ کرنے میں آسان اور نقل و حمل کے لیے سستا ہے۔ کنفیگریشن کے لحاظ سے، ڈویل بار انسرٹر یا آسکیلیٹنگ بیم اور سپر سمودر ٹرانسپورٹ کے دوران مشین میں لگے رہ سکتے ہیں۔

خصوصیات (9)

انجن

وولوو/کمنز واٹر کولڈ انجن، طاقتور، ہائی ٹارک ریزرویشن، کم ایندھن کی کھپت، یورپ کے ماحول کے مطابق اخراج۔

کمپن ڈیوائس سپر ہائی فریکوئنسی، مضبوط کمپن، اوپر کی طرف ہموار کی اعلی کثافت

آٹو لیولنگ سسٹم آٹو لیولنگ اور ٹریسنگ سسٹم ہموار سطح کی ہمواری اور سڑک کی سیدھی ہونے کو یقینی بناتا ہے۔

سکریپنگ پلیٹ

شیپنگ ٹیمپلیٹ میں آنے والی کنکریٹ کی مقدار کو کنٹرول کرنے کے لیے دو ہائیڈرولک سلنڈر، جو lh یا rh پر مکمل طور پر اوپر اور نیچے جا سکتے ہیں۔

ٹریولنگ سسٹم

دو ہائیڈرولک ڈرائیو کرالرز اور مائیکرو کمپیوٹر کنٹرول پہلے سے طے شدہ مستقل رفتار، درست سیدھی لائن پر چلنے اور منحنی خطوط کے گرد ہموار اسٹیئرنگ کو یقینی بناتے ہیں۔

کاملایرگونومکڈیزائن اور آپریشن تصور

صارف دوست آپریٹنگ تصور اور بہترین مرئیت کے ساتھ ergonomically ڈیزائن کیا گیا آپریٹر پلیٹ فارم آپریٹر کے کام کو آسان بناتا ہے۔

.

سنٹرلائزڈ چکنا

سنٹرلائزڈ چکنا خود بخود اعلی درجہ حرارت اور طاقت کے اجزاء کو بھرتا ہے، مؤثر طریقے سے پہننے کی مدت کو طول دیتا ہے اور چھیڑ چھاڑ اور فیڈ کی وشوسنییتا کو بہت بہتر بناتا ہے۔

معیاری یا اختیاری آلات

1. ہائیڈرولک وائبریٹر

پیور ہائیڈرولک وائبریٹرز کو پاور کرنے کے لیے 14 ہائیڈرولک کنکشن کے ساتھ معیاری آتا ہے (9 یا 24 اختیاری طور پر دستیاب)

2. علیحدہ سائیڈ بار داخل کرنے والے

دونوں اطراف سے لیس سائیڈ ٹائی بار داخل کرنے والے ملحقہ سڑک کے فرش کو ہموار کرنے کے لیے خود بخود ٹائی بار داخل کرتے ہیں۔

3، لونگیٹوڈینل ٹائی بار انسرٹر (صرف AHT8500/ SF7500S کے لیے)

طول البلد ٹائی بارز خود بخود داخل کی جاتی ہیں تاکہ سلیبوں کو طولانی جوڑوں پر الگ ہونے سے روکا جا سکے۔

4، اختیاری سپر سمودر

اعلیٰ معیار کے مواد سے بنا سپر اسمودر سطح کے بہترین معیار کو یقینی بناتا ہے۔

5، اختیاری دوہری بیم داخل کرنے والا (صرف AHT7500S کے لیے)

سنکی طاقت سے چلنے والی، ہیوی ڈیوٹی oscillating شہتیر خودکار لفٹنگ فنکشن کے ساتھ جب مشین رک جاتی ہے تو کنکریٹ کے فرش کی سطح میں موجود کسی بھی بے ضابطگی کو دور کر سکتی ہے۔

6،اختیاری DBI داخل کرنے والا (صرف AHT7500S کے لیے)

مشین فریم (صرف AHT7500S کے لیے) پر نصب وسیع ڈوول بار انسرٹر (DBI) میں اختیاری خود کار طریقے سے داخل کرنے کا فنکشن ہوتا ہے جو ڈوول بار کو صحیح پوزیشن میں داخل کر سکتا ہے۔

AHT4000/6000/8500/7500S سیریز سلپفارم پیورز کے فوائد

1. کارکردگی کے لیے موزوں ایکو موڈ انجن مینجمنٹ

ای سی او موڈ انجن کی کارکردگی کی ضروریات کے مطابق انجن کی پیداوار کو خود بخود ڈھال سکتا ہے تاکہ انجن کی بہترین کارکردگی، ڈیزل کی سستی کھپت اور کم شور کے اخراج کی ضمانت دی جا سکے۔

2. طاقتور انجن

طاقتور انجن زیادہ سے زیادہ طاقت اور ٹارک رینج کے ساتھ ہر وقت موثر کنکریٹ ہموار کو یقینی بناتا ہے۔

3. معیاری آپریٹنگ تصور، ایرگونومک طور پر بہتر، واضح طور پر منظم کنٹرول پینل

اپنی جدید ترین اسکرین اور واضح، زبان کی غیر جانبدار علامتوں کے ساتھ، کنٹرول پینل موثر فیلڈ آپریشن کی سہولت فراہم کرتا ہے۔ مختلف ماڈلز پر استعمال ہونے والا معیاری، خود وضاحتی آپریٹنگ تصور بہتر ہم آہنگی کے اثرات پیش کرتا ہے۔

4. دیکھ بھال اور معائنہ کے مقامات تک آسان رسائی دیکھ بھال کی ضروریات کو کم کرتی ہے۔

5. ZJAR PAVING کے ملکیتی سافٹ ویئر کا استعمال کرتے ہوئے اعلیٰ معیار کا مشین کنٹرول سسٹم آپریٹنگ سیفٹی اور سلپ فارم پیور کی ایپلی کیشنز کی حد دونوں کو بڑھاتا ہے۔

6. سروس ڈائیگناسٹک سسٹم وائیڈیاگ

ZJAR PAVER کا ایک معیاری انٹرفیس کے ساتھ تشخیصی نظام، تکنیکی ماہرین کو براہ راست سائٹ پر غلطیوں کا فوری ازالہ کرنے کی اجازت دیتا ہے۔

7. ٹرانسورس سلوپ کنٹرول سسٹم

ARAN کی تیار کردہ اختراعی الیکٹرانک ٹرانسورس سلوپ کنٹرول ٹیکنالوجی مشین کے رسپانس ٹائم کو نمایاں طور پر کم کرتی ہے، جس کے نتیجے میں مطلوبہ ہموار اثر ہوتا ہے۔

8. سپیڈ ایڈجسٹمنٹ (مشین واکنگ اور سپیڈ ریگولیشن)

ہر انفرادی ٹریک یونٹ کی کمپیوٹر کی مدد سے رفتار کی ایڈجسٹمنٹ اس قابل بناتی ہے کہ نردجیکرن کے ارد گرد ہموار ہونے کے باوجود بھی تصریحات کی درستگی کے ساتھ عمل کیا جائے۔

9. نقل و حمل اور آسان نقل و حمل کے دوران تیز رفتار تبدیلی

نقل و حمل کے دوران پیور کو تبدیل کرنے کے لیے کم سے کم کوشش آپریٹنگ لاگت کو کم کرتی ہے۔ تدبیر اور کمپیکٹ مشین کے طول و عرض نقل و حمل کو آسان بناتے ہیں۔

درخواست کے مناظر:

اسکوائر اور ہوائی اڈے کی تعمیر

سڑک اور ٹنل کی تعمیر

یکساں سطح اور اچھی کمپیکٹینس کے ساتھ پرچی سے بنا ہوا فرش

اچھے اور صاف گوشے اور کنارے کے ساتھ ایک قدم کی تشکیل

خودکار لیولنگ سسٹم کے ساتھ درست آپریشن فرش کی سطح کی بڑی یکسانیت کا باعث بنتا ہے۔

جنوب مشرقی ایشیا کے بہت سے خطوں میں، کنکریٹ کے فرش کے اندر سٹیل کی جالیاں رکھنے کی ضرورت ہوتی ہے۔

اور کچھ پراجیکٹس کے لیے طولانی ٹائی بارز کو کنکریٹ کی شکل میں رکھنے کی ضرورت ہوتی ہے، جو دستی طور پر بھی پہلے سے رکھی جا سکتی ہیں۔

خود کار طریقے سے پل سلاخوں کو داخل کرنے کے طریقہ کار کا اطلاق

WorkingPاصول:

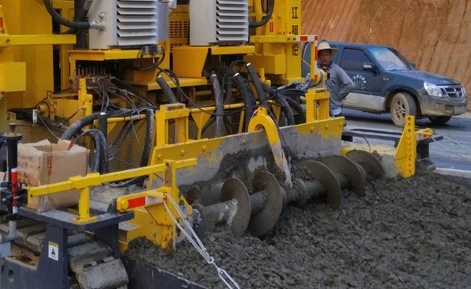

کنکریٹ ٹرک اسپریڈر کے سامنے کنکریٹ کا مرکب ڈالتا ہے۔ پیور ایک خاص رفتار سے آگے بڑھتا ہے۔ کام کرنے کا طریقہ کار کام کرنا شروع کر دیتا ہے۔ سکرو اسپریڈر جمع شدہ کنکریٹ کو بائیں اور دائیں سمتوں میں الگ کرتا ہے اور اسے سکریپر کے سامنے یکساں طور پر تقسیم کرتا ہے۔ عارضی سکریپنگ پلیٹ، جس کی اونچائی ہائیڈرولک طور پر ایڈجسٹ ہوتی ہے، سیمنٹ کنکریٹ کو ہموار کرنے سے پہلے کی ضروری موٹائی تک کھرچ دیتی ہے۔ فریکوئنسی کنورژن پلگ ان وائبریٹنگ راڈ ایک خاص فریکوئنسی پر وائبریٹ کرتا ہے تاکہ مکسنگ کے دوران کنکریٹ میں گھل مل جانے والی ہوا کو باہر نکالا جا سکے اور پھر سوراخوں کو ختم کیا جا سکے۔

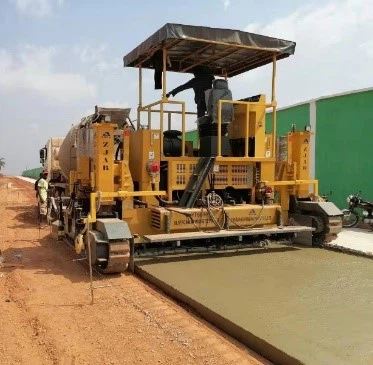

جنوب مشرقی ایشیا میں شہری سڑک کی تعمیر، جہاں بالترتیب سڑک کے فرش کے آدھے حصے ہموار کیے گئے تھے۔

کمبوڈیا میں

پورٹو شہزادی، فلپائن میں کلاس 1 ہائی وے

افریقہ میں نائیجیریا، مڈغاسکر، سینیگال اور ماریشس میں تعمیراتی مناظر

مربوط ہموار آپریشن، اعلی کام کی کارکردگی

رکاوٹوں سے بچنے کے لیے، دوبارہ ہموار کرنے کے لیے کئی سادہ کنکریٹ فارم ورکس کی ضرورت ہے۔

سمندری نقل و حمل کے لیے لوڈنگ کے دو اختیارات:

بڑے حصوں کو ہٹانے کی ضرورت نہیں؛ فلیٹ ریک کنٹینر میں بھیجی گئی پوری مشین؛ جب تعمیراتی جگہ پر لے جایا جاتا ہے، تو یہ ایک چھوٹی تعداد میں لوازمات لگانے کے بعد کام کر سکتا ہے، جیسا کہ اوپر تصویر میں دکھایا گیا ہے۔

کرالر ٹریک کو آزاد چھوٹے حصوں میں الگ کریں اور بالترتیب کنٹینر میں ڈالیں۔ جب کام کی جگہ پر پہنچایا جاتا ہے، تو اسے تعمیر میں ڈالنے سے پہلے بہت زیادہ اسمبلی ورک کی ضرورت ہوتی ہے۔

زمینی نقل و حمل کے لیے لوڈنگ:

زمینی نقل و حمل کے لیے سامان کی لوڈنگ: پیور کو پلیٹ فارم کے ٹریلر پر اٹھا دیں۔

پیور کو سائیڈ ماونٹڈ وقف شدہ واکنگ سپورٹ فریم سے پلیٹ فارم ٹریلر پر چلائیں۔

فلیٹفارم ٹریلر کے ذریعے لمبی دوری کی سڑک کی نقل و حمل

آئی ایس او سرٹیفیکیشن سی ای سرٹیفیکیشن

بعد از فروخت خدمت:

تعاون، انضمام اور تنظیم نو کے ذریعے، ARAN کمپنی اپنی تکنیکی طاقت کو جامع طور پر بہتر بناتی ہے، اور ایک نیا لیپ فارورڈ ڈیولپمنٹ میکانزم تشکیل دیتی ہے۔

ARAN "صارفین کے لیے قدر پیدا کرنے" کے انٹرپرائز تصور کے مطابق ہو گا اور Zhenjiang Aran Machinery Co., LTD کی ایک نئی چھلانگ حاصل کرنے کے لیے بنیادی مسابقت میں اضافہ کرے گا۔

پروڈکٹ کے بعد فروخت سروس کا عزم

مینوفیکچرر ادائیگی کے بعد 12 ماہ تک سامان کے معیار (معمول کے استعمال، انجن کے پرزہ جات اور استعمال کی اشیاء کے علاوہ) کی ضمانت دے گا۔ وارنٹی مدت کے دوران، بیچنے والے کو سامان کے آپریشن کی مکمل ضمانت دی جائے گی۔ وارنٹی مدت کے دوران، اگر سامان کے آپریشن کے دوران کوالٹی میں کوئی خرابی یا نقصان ہوتا ہے، تو بیچنے والے کو وہی اسپیئر پارٹس ہوائی جہاز کے ذریعے صارف کو بیچنے والے کے خرچے پر بھیجے گا۔

کنکریٹ پیور فروخت ہونے کے بعد، آخری صارف کی درخواست پر، گھریلو یا بیرون ملک موبائل سروس اسٹیشنوں کے پیشہ ور انجینئرز کو 15 دنوں کے لیے تنصیب، کمیشن اور تکنیکی تربیت کے لیے مفت سائٹ پر بھیجا جائے گا۔ جاب سائٹ تک راؤنڈ ٹرپ ہوائی کرایہ اور پیشہ ورانہ خدمت کے عملے کے لیے مقامی نقل و حمل کے اخراجات صارف برداشت کرے گا۔ اس کے علاوہ، اگر خریدار کے پروجیکٹ کو کمیشننگ اور تکنیکی تربیت مکمل ہونے کے بعد اضافی تکنیکی خدمات کی ضرورت ہو، تو بیچنے والا اپنے سروس انجینئر کو قیام کی مدت بڑھانے یا سائٹ کا دورہ کرنے کا انتظام کرے گا۔

کمپنی مصنوعات کو بہتر بنانے اور سروس گارنٹی فراہم کرنا جاری رکھے گی۔ خریدار کی سروس ڈیمانڈ نوٹس موصول ہونے کے بعد، ہم 24 گھنٹوں کے اندر ایک تحریری جواب فراہم کریں گے، متعلقہ ہینڈلنگ کا طریقہ تجویز کریں گے، اور پرزے ہوائی جہاز کے ذریعے فراہم کریں گے یا کم سے کم وقت میں صارف کی سائٹ پر ایکسپریس کریں گے، تاکہ ہمارے بیرون ملک مقیم صارفین زندگی بھر لطف اندوز ہو سکیں۔ تکنیکی خدمات اور اسپیئر پارٹس کی فراہمی۔

پیداواری عمل اور مینوفیکچرنگ کے لیے کوالٹی اشورینس

"آل فار دی یوزرز" کے اصول پر عمل کرتے ہوئے کمپنی صارف کی ضروریات کے مطابق آلات کی تخصیص کی خدمات فراہم کرتی ہے۔ جدید غیر ملکی ٹیکنالوجی کی بنیاد پر، سڑک کی تعمیر کے حقیقی گھریلو حالات کے ساتھ مل کر، Zhenjiang Aran نے اپنے پروڈکٹ کے ڈیزائن کو مسلسل بہتر اور مکمل کیا ہے، اور ہموار اور مکسنگ آلات کے پروڈکٹ گروپس کی ایک سیریز تیار کی ہے۔ دریں اثنا، کمپنی نے سڑک کی تعمیر کی نئی قسم کی مصنوعات تیار کرنے کی مہارت میں بھی مہارت حاصل کر لی ہے۔ اپنی معروف ٹیکنالوجی، اختراعی جذبے، قابل اعتماد معیار اور سروس کی ضمانت کے ساتھ، ژین جیانگ آران اب دنیا بھر میں اپنی مصنوعات کی مارکیٹنگ کر رہا ہے۔ چین، افریقہ، مشرقی یورپ، ہندوستان، لاطینی امریکہ، مشرق وسطیٰ، روس اور جنوب مشرقی ایشیا میں، ژین جیانگ آران دنیا کے لیے ایک خوبصورت مستقبل کی تعمیر میں مدد کر رہا ہے۔
